इनक्लाइंड प्लेट सेटलिंग टैंक का संचालन सिद्धांत क्या है?

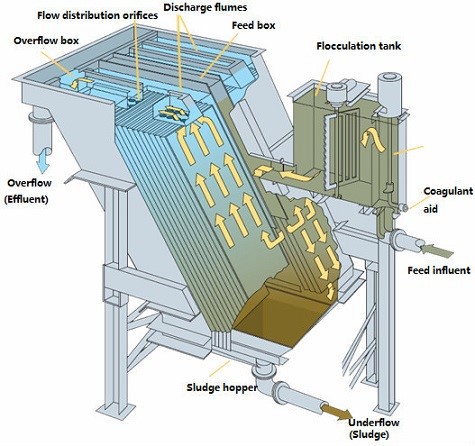

I. कोर ऑपरेटिंग सिद्धांत (उथले टैंक सिद्धांत पर आधारित)
पारंपरिक निपटान टैंकों में झुकी हुई प्लेटों को जोड़ने से, यह उस सीमा को तोड़ देता है कि "टैंक की गहराई अवसादन दक्षता तय करती है"। मुख्य तर्क के 3 भाग हैं:
1. कम निपटान दूरी, तेज दक्षता
पारंपरिक टैंकों में, कण 2-4 मीटर नीचे तक बस जाते हैं; झुकी हुई प्लेटों के साथ, उन्हें केवल आसन्न प्लेट से 50-100 मिमी तक व्यवस्थित होने की आवश्यकता होती है। जब कणों के निपटान की गति तय हो जाती है, तो निपटान का समय मूल के 1/20-1/80 तक कम हो जाता है, जिससे एक ही समय में अधिक अपशिष्ट जल का निपटान होता है।
2. बड़ा बसावट क्षेत्र, कम भार
प्लेटें 60 डिग्री पर झुकी हुई हैं, इसलिए उनका अनुमानित क्षेत्र (जल प्रवाह के लंबवत) टैंक के क्षैतिज क्षेत्र से बहुत बड़ा है। अपशिष्ट जल की समान मात्रा के साथ, "सतह लोडिंग दर" (प्रति घंटे प्रति यूनिट क्षेत्र में अपशिष्ट जल) कम हो जाती है {{2}कणों को, विशेष रूप से बारीक कणों को, व्यवस्थित होने के लिए अधिक समय मिलता है।
3. स्वत: फिसलने वाला कीचड़, कोई रुकावट नहीं
60 डिग्री कीचड़ के विश्राम कोण (30 डिग्री -45 डिग्री) से अधिक तीव्र है। प्लेटों पर जमा कीचड़ गुरुत्वाकर्षण द्वारा नीचे की ओर खिसकता है, किसी अतिरिक्त स्क्रैपिंग उपकरण की आवश्यकता नहीं होती है, और प्लेटों के बीच कोई रुकावट नहीं होती है
Ⅱ. मुख्य डिज़ाइन पैरामीटर (सरलीकृत)
|
डिज़ाइन भाग |
मुख्य आवश्यकताएँ |
मुख्य भूमिका |
|
झुकी हुई प्लेटें |
रिक्ति 50 मिमी से अधिक या उसके बराबर; लंबाई 1.0-1.2 मी; 60 डिग्री झुकाव; नेट स्पेसिंग 80-100 मिमी |
रुकावट को रोकें; निपटान का समय सुनिश्चित करें; स्वचालित -कीचड़ फिसलन |
|
टैंक की ऊंचाई |
प्लेटों के ऊपर 0.5-1.0 मीटर पानी; 1.0 मीटर बफर परत; 0.5 मीटर जल वितरण क्षेत्र से अधिक या उसके बराबर |
स्थिर जल प्रवाह; कोई कीचड़ पुनः नहीं{{0}निलंबन |
|
अपशिष्ट संग्रह |
बहु-पंक्ति छिद्रित पाइप; पानी के नीचे 2 सेमी छेद |
वर्दी संग्रह; कोई तैरते पदार्थ का सेवन नहीं |
|
प्रवाह वेग (घरेलू सीवेज) |
0.5-0.7मिमी/सेकेंड |
कीचड़ जमा होने या रगड़ने से बचें |
Ⅲ. सरल डिज़ाइन गणना (उदाहरण: घरेलू सीवेज)
दिया गया:अपशिष्ट जल की मात्रा (क्यू=500m^3/h); कण जमने की गति (यू0= 0.3मिमी/सेकेंड)
महत्वपूर्ण संकेतक:प्लेटें (100 मिमी दूरी, 1.2 मीटर लंबाई, 60 डिग्री झुकाव); प्रवाह वेग 0.6 मिमी/सेकेंड; टैंक की ऊँचाई (प्लेटों से 0.8 मीटर ऊपर, 1.0 मीटर बफर, 0.5 मीटर वितरण, 1.5 मीटर कीचड़)
मुख्य परिणाम:
कुल प्लेट अनुमानित क्षेत्र: ~535m²; प्लेटों की संख्या: ~450 (प्रत्येक 1 मीटर चौड़ाई)
टैंक की चौड़ाई: ~45 मीटर (या 8 ग्रिड × 5.6 मीटर प्रत्येक); कुल गहराई: ~4.9 मी
Ⅳ. संपूर्ण समाधान और निःशुल्क नमूने प्राप्त करें
उपरोक्त एक बुनियादी ढांचा है. वास्तविक परियोजनाओं को अपशिष्ट जल की गुणवत्ता, साइट की स्थिति और मानकों के लिए समायोजन की आवश्यकता होती है।
अनुकूलित डिज़ाइन (गणना, चित्र, उपकरण सूची) या निःशुल्क नमूने (परीक्षण के लिए 1-2 प्लेट) के लिए, सीधे जुंटाई टीम से संपर्क करें। 10+ वर्षों के अनुभव के साथ, वे स्थिर संचालन और लागत नियंत्रण सुनिश्चित करते हैं।
